Описание

• Язык инструкции: Русский оригинальный
• Формат: Книжный, распечатка с подшивкой
• Качество бумага: Высокой плотности, офсет 80 гр/м2
• Переплет: Папка скоросшиватель большая на железных скобах
• Качество печати: Лазерный офсет 600 dpi высокого качества
• Размер: 460 стр.
• Доставка:  компанией «Новая почта» по всей Украине
• Оплата: При получении БЕЗ предоплаты
• Сроки поставки: Высылаем в день заказа, в наличии

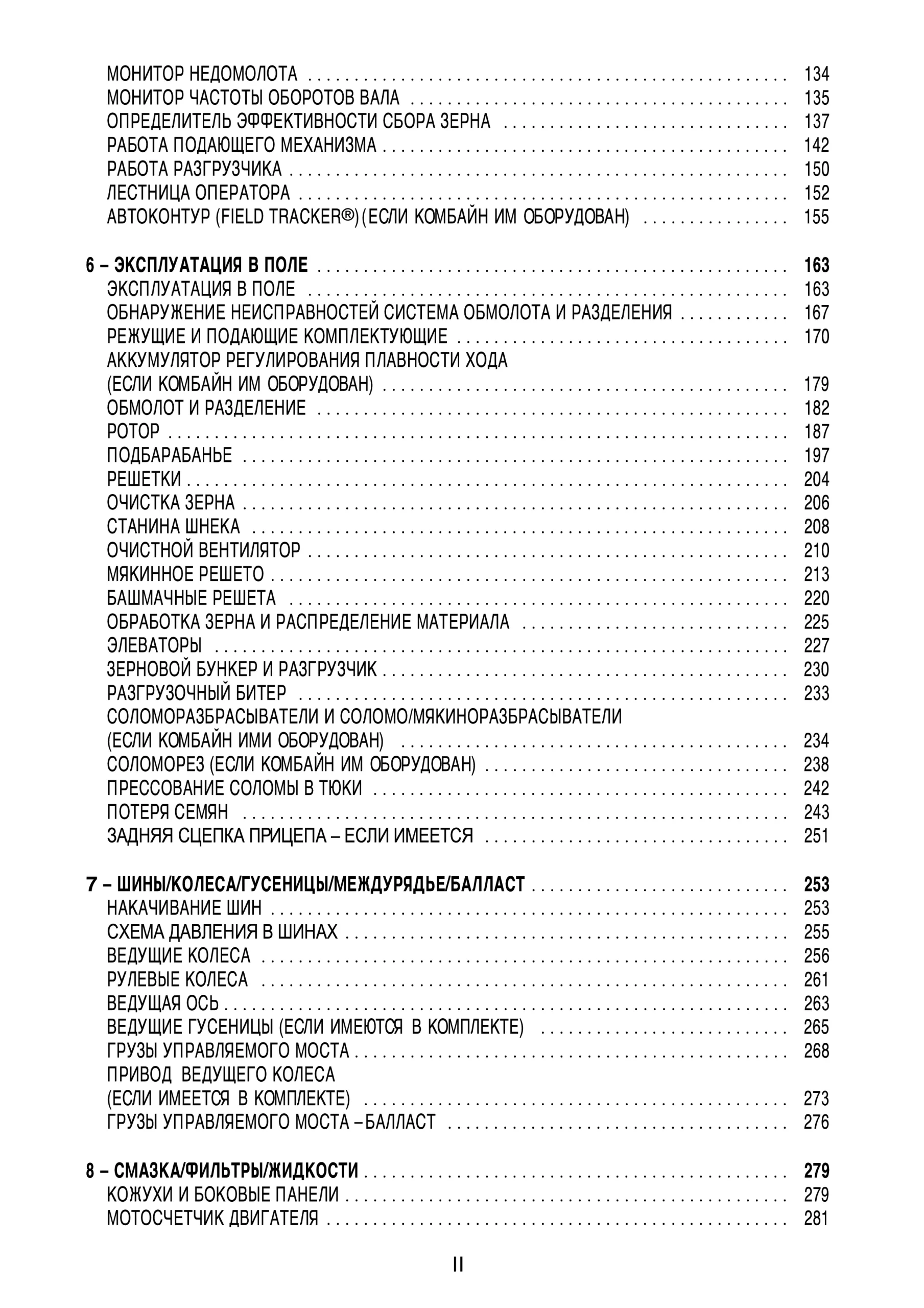

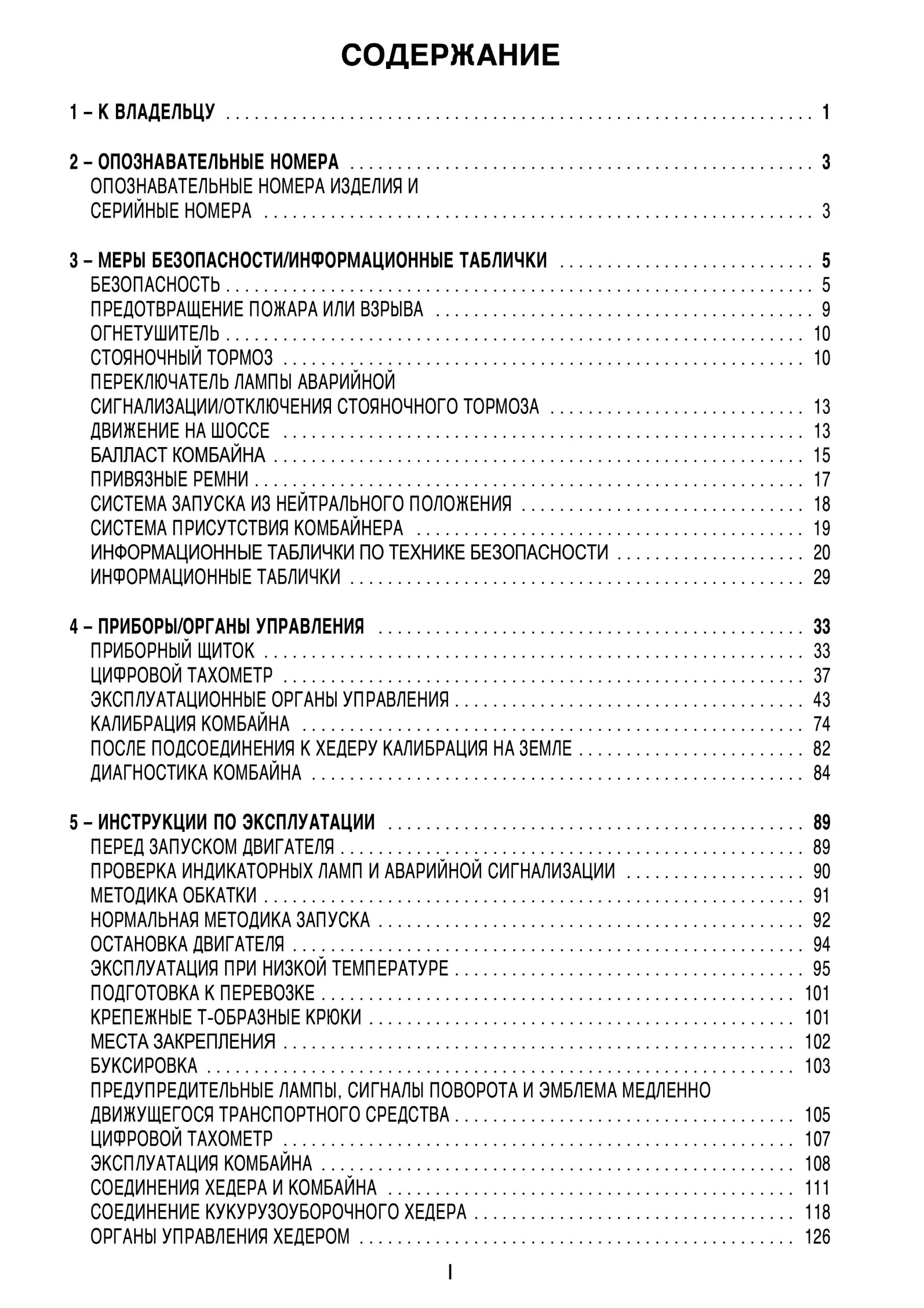

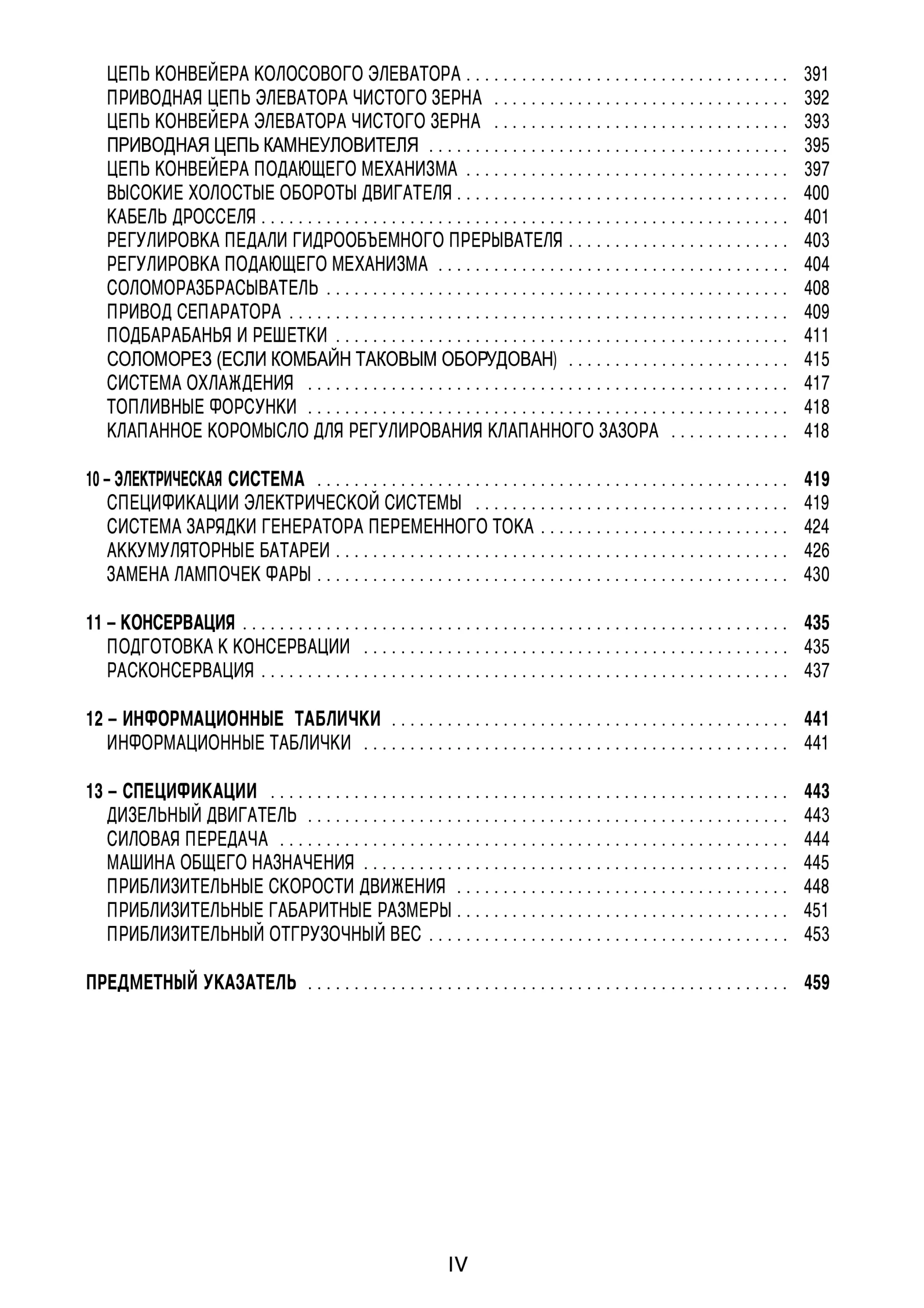

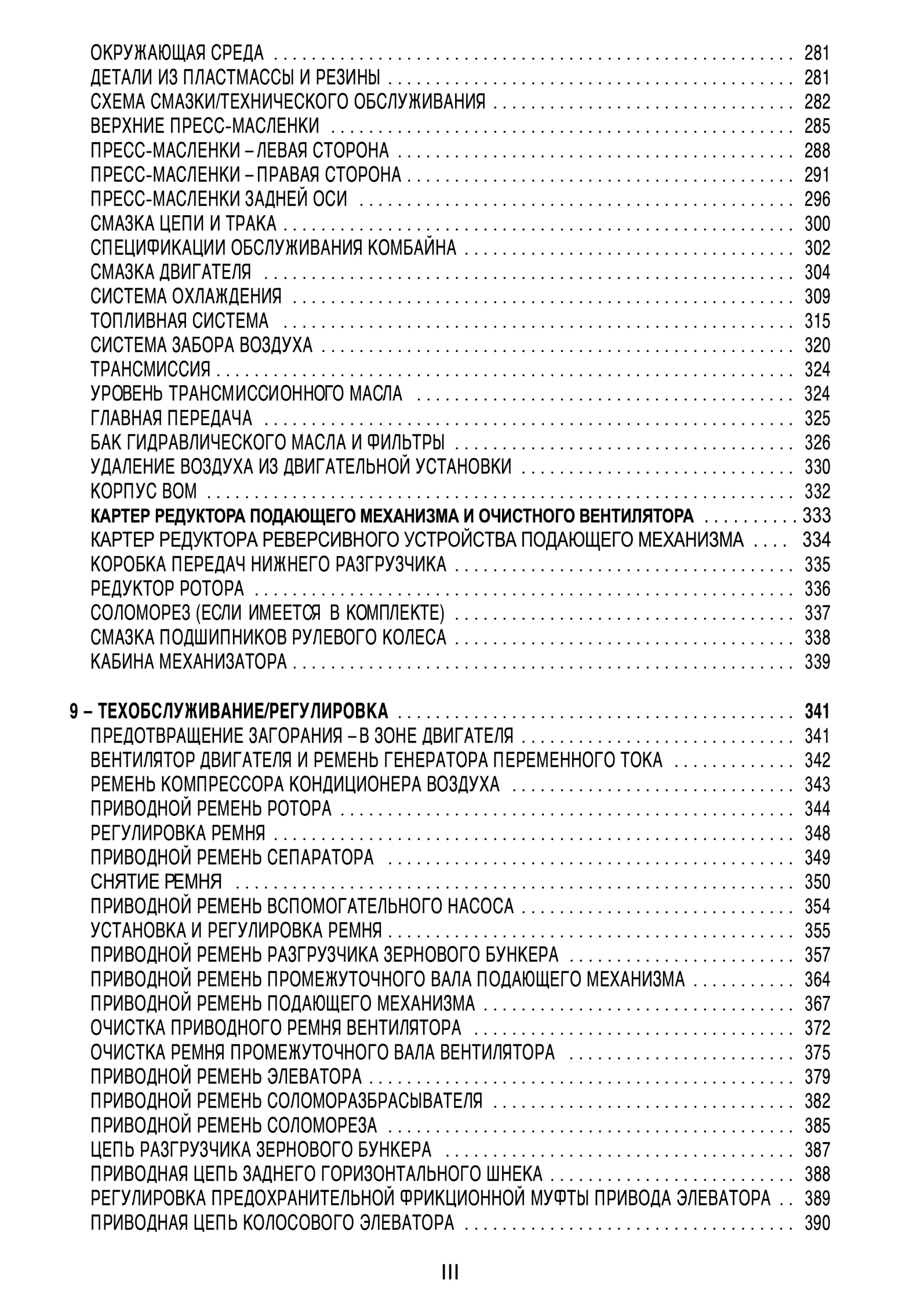

СОДЕРЖАНИЕ

Руководство по эксплуатации зерноуборочного комбайна CASE 2388

Ниже приведено содержание инструкции с сохранением структуры разделов, подразделов и оригинальной нумерации страниц.

1. К владельцу — стр. 1

2. Опознавательные номера — стр. 3

— Опознавательные номера изделия и серийные номера — 3

3. Меры безопасности / Информационные таблички — стр. 5

• Безопасность — 5

• Предотвращение пожара или взрыва — 9

• Огнетушитель — 10

• Стояночный тормоз — 10

• Переключатель лампы аварийной сигнализации / отключения стояночного тормоза — 13

• Движение на шоссе — 13

• Балласт комбайна — 15

• Привязные ремни — 17

• Система запуска из нейтрального положения — 18

• Система присутствия комбайнера — 19

• Информационные таблички по технике безопасности — 20

• Информационные таблички — 29

4. Приборы / Органы управления — стр. 33

• Приборный щиток — 33

• Цифровой тахометр — 37

• Эксплуатационные органы управления — 43

• Калибровка комбайна — 74

• После подсоединения к хедеру калибровка на земле — 82

• Диагностика комбайна — 84

5. Инструкции по эксплуатации — стр. 89

• Перед запуском двигателя — 89

• Проверка индикаторных ламп и аварийной сигнализации — 90

• Методика обкатки — 91

• Нормальная методика запуска — 92

• Остановка двигателя — 94

• Эксплуатация при низкой температуре — 95

• Подготовка к перевозке — 101

• Крепежные Т-образные крюки — 101

• Места закрепления — 102

• Буксировка — 103

• Предупредительные лампы, сигналы поворота и эмблема медленно движущегося транспортного средства — 105

• Цифровой тахометр — 107

• Эксплуатация комбайна — 108

• Соединения хедера и комбайна — 111

• Соединение кукурузоуборочного хедера — 118

• Органы управления хедером — 126

• Монитор недомолота — 134

• Монитор частоты оборотов вала — 135

• Определитель эффективности сбора зерна — 137

• Работа подающего механизма — 142

• Работа разгрузчика — 150

• Лестница оператора — 152

• Автоконтур (Field Tracker®) (если комбайн им оборудован) — 155

6. Эксплуатация в поле — стр. 163

• Эксплуатация в поле — 163

• Обнаружение неисправностей системы обмолота и разделения — 167

• Режущие и подающие комплектующие — 170

• Аккумулятор регулирования плавности хода (если комбайн им оборудован) — 179

• Обмолот и разделение — 182

• Ротор — 187

• Подбарабанье — 197

• Решетки — 204

• Очистка зерна — 206

• Станина шнека — 208

• Очистной вентилятор — 210

• Мякинное решето — 213

• Башмачные решета — 220

• Обработка зерна и распределение материала — 225

• Элеваторы — 227

• Зерновой бункер и разгрузчик — 230

• Разгрузочный битер — 233

• Соломоразбрасыватели и соломо/мякиноразбрасыватели (если комбайн ими оборудован) — 234

• Соломорез (если комбайн им оборудован) — 238

• Прессование соломы в тюки — 242

• Потеря семян — 243

• Задняя сцепка прицепа — если имеется — 251

7. Шины / Колеса / Гусеницы / Междурядье / Балласт — стр. 253

• Накачивание шин — 253

• Схема давления в шинах — 255

• Ведущие колеса — 256

• Рулевые колеса — 261

• Ведущая ось — 263

• Ведущие гусеницы (если имеются в комплекте) — 265

• Грузы управляемого моста — 268

• Привод ведущего колеса (если имеется в комплекте) — 273

• Грузы управляемого моста — балласт — 276

8. Смазка / Фильтры / Жидкости — стр. 279

• Кожухи и боковые панели — 279

• Мотосчетчик двигателя — 281

• Окружающая среда — 281

• Детали из пластмассы и резины — 281

• Схема смазки / технического обслуживания — 282

• Верхние пресс-масленки — 285

• Пресс-масленки — левая сторона — 288

• Пресс-масленки — правая сторона — 291

• Пресс-масленки задней оси — 296

• Смазка цепи и трака — 300

• Спецификации обслуживания комбайна — 302

• Смазка двигателя — 304

• Система охлаждения — 309

• Топливная система — 315

• Система забора воздуха — 320

• Трансмиссия — 324

• Уровень трансмиссионного масла — 324

• Главная передача — 325

• Бак гидравлического масла и фильтры — 326

• Удаление воздуха из двигательной установки — 330

• Корпус ВОМ — 332

• Картер редуктора подающего механизма и очистного вентилятора — 333

• Картер редуктора реверсивного устройства подающего механизма — 334

• Коробка передач нижнего разгрузчика — 335

• Редуктор ротора — 336

• Соломорез (если имеется в комплекте) — 337

• Смазка подшипников рулевого колеса — 338

• Кабина механизатора — 339

9. Техобслуживание / Регулировка — стр. 341

• Предотвращение загорания в зоне двигателя — 341

• Вентилятор двигателя и ремень генератора переменного тока — 342

• Ремень компрессора кондиционера воздуха — 343

• Приводной ремень ротора — 344

• Регулировка ремня — 348

• Приводной ремень сепаратора — 349

• Снятие ремня — 350

• Приводной ремень вспомогательного насоса — 354

• Установка и регулировка ремня — 355

• Приводной ремень разгрузчика зернового бункера — 357

• Приводной ремень промежуточного вала подающего механизма — 364

• Приводной ремень подающего механизма — 367

• Очистка приводного ремня вентилятора — 372

• Очистка ремня промежуточного вала вентилятора — 375

• Приводной ремень элеватора — 379

• Приводной ремень соломоразбрасывателя — 382

• Приводной ремень соломореза — 385

• Цепь разгрузчика зернового бункера — 387

• Приводная цепь заднего горизонтального шнека — 388

• Регулировка предохранительной фрикционной муфты привода элеватора — 389

• Приводная цепь колосового элеватора — 390

• Цепь конвейера колосового элеватора — 391

• Приводная цепь элеватора чистого зерна — 392

• Цепь конвейера элеватора чистого зерна — 393

• Приводная цепь камнеуловителя — 395

• Цепь конвейера подающего механизма — 397

• Высокие холостые обороты двигателя — 400

• Кабель дросселя — 401

• Регулировка педали гидрообъемного прерывателя — 403

• Регулировка подающего механизма — 404

• Соломоразбрасыватель — 408

• Привод сепаратора — 409

• Подбарабанья и решетки — 411

• Соломорез (если комбайн таковым оборудован) — 415

• Система охлаждения — 417

• Топливные форсунки — 418

• Клапанное коромысло для регулирования клапанного зазора — 418

10. Электрическая система — стр. 419

• Спецификации электрической системы — 419

• Система зарядки генератора переменного тока — 424

• Аккумуляторные батареи — 426

• Замена лампочек фары — 430

11. Консервация — стр. 435

• Подготовка к консервации — 435

• Расконсервация — 437

12. Информационные таблички — стр. 441

— Информационные таблички — 441

13. Спецификации — стр. 443

• Дизельный двигатель — 443

• Силовая передача — 444

• Машина общего назначения — 445

• Приблизительные скорости движения — 448

• Приблизительные габаритные размеры — 451

• Приблизительный отгрузочный вес — 453

Предметный указатель — стр. 459
