Зачем нужен каталог запчастей CLAAS Lexion 770 на производстве?

Во время уборочной кампании любой день простоя комбайна CLAAS Lexion 770 стоит десятков тысяч гривен. Главная причина задержек при ремонте — длительный поиск нужной детали и регулярные ошибки менеджмента при заказе запчастей «на пальцах».

Оригинальный печатный каталог запчастей CLAAS Lexion 770 — это профессиональный навигатор по устройству вашего комбайна, который решает эту проблему раз и навсегда.

Главные преимущества каталога:

1. Точный подбор без ошибок Каждая деталь комбайна — от болта и подшипника до элементов жатки и двигателя — имеет собственный уникальный номер (Part Number). Сообщив продавцу точный артикул из каталога, вы исключаете риск получить «не ту» деталь.

2. Экономия до 50–200% на покупке запчастей Зная оригинальный номер, вы можете заказывать запчасти не только у официальных дилеров с их высокой наценкой, но и напрямую у альтернативных поставщиков или за рубежом.

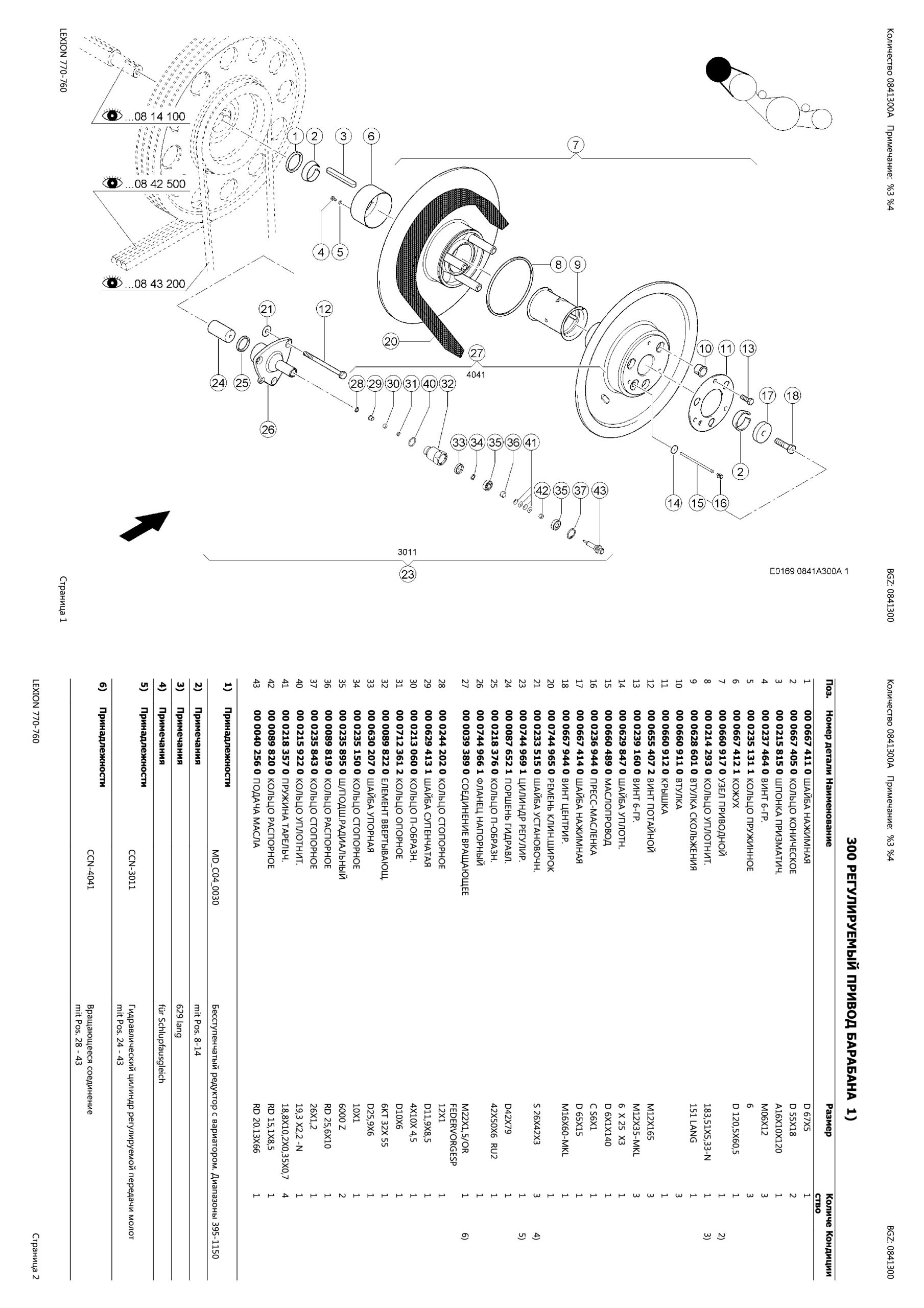

3. Наглядные схемы сборки и разборки (Exploded Views) Каталог содержит наглядные деталировки всех узлов и механизмов. Это не просто список номеров, а пошаговая визуальная инструкция, которая облегчит работу вашим инженерам и механикам при ремонте.

4. Удобный книжный формат В отличие от электронных каталогов или файлов PDF на ноутбуке, печатной книгой удобно пользоваться прямо в поле или в ремонтной мастерской — без зависимости от интернета, компьютера и зарядки аккумулятора.

Характеристики издания:

• Техника: Зерноуборочный комбайн CLAAS Lexion 770 (КЛААС Лексион 770)

• Язык перевода: Русский

• Формат: Печатный (книга на бумаге)

• Содержание: Полный перечень узлов, систем, сборочных единиц и каталожных номеров деталей.

• Артикул: CL00001

Как купить и получить каталог?

Мы отправляем книги по всей Украине службой Новая Почта.

• Без предоплаты: Вы проверяете качество книги на отделении и только потом оплачиваете заказ.

• Быстрая отправка: Заказы оформляются и отправляются в кратчайшие сроки, чтобы ваша техника не простаивала.

CLAAS Lexion 770: описание, технические характеристики и модификации зерноуборочного комбайна

Введение

Общие сведения и назначение

• пшеница, рожь, ячмень, овёс;
• рапс, подсолнечник, соя;
• кукуруза на зерно;
• семенные травы и бобовые.

Двигатель и силовая установка

Система обмолота и сепарации APS

1. Ускоряющий барабан (Accelerator) диаметром 450 мм — предварительно разгоняет хлебо-соломистую массу и отделяет до 30 % зерна ещё до основного обмолота.
2. Молотильный барабан диаметром 600 мм, ширина обмолота — 1 700 мм. Частота вращения регулируется бесступенчато в диапазоне 160–920 об/мин.
3. Сепарирующий барабан (отбойный битер) диаметром 600 мм — обеспечивает дополнительную сепарацию остаточного зерна.

Система очистки и бункер

• Очистка: двухступенчатая система жалюзийных решёт (верхнее и нижнее) с турбиной очистки. Площадь очистки — около 5,8 м².
• Бункер для зерна: объём 11 000 л (в некоторых комплектациях — до 12 000 л).
• Скорость выгрузки: до 130 л/с, что позволяет полностью опорожнить бункер менее чем за 90 секунд.
• Выгрузной шнек: складной, с углом поворота 105°, длина выгрузного рукава обеспечивает выгрузку в грузовик или прицеп без необходимости точного позиционирования.

Ходовая часть и трансмиссия

Кабина и электронные системы управления

• CEBIS MOBILE / CEBIS TOUCH — терминал управления с цветным дисплеем, через который оператор контролирует все параметры обмолота, очистки, двигателя и гидравлики.
• CEMOS AUTOMATIC — система автоматической оптимизации настроек молотилки, очистки и скорости движения в реальном времени. Включает модули CEMOS AUTOMATIC CRUISE PILOT (управление скоростью), CEMOS AUTOMATIC THRESHING (настройка обмолота) и CEMOS AUTOMATIC SEPARATION (настройка сепарации).
• LASER PILOT / AUTO PILOT — система автоматического вождения по кромке поля или по GPS-сигналу (RTK-точность до ±2 см).
• QUANTIMETER — встроенный датчик измерения урожайности и влажности зерна в режиме реального времени с записью карт урожайности.
• TELEMATICS — удалённый мониторинг параметров комбайна через веб-портал CLAAS.

Жатвенная часть и адаптеры

Модификации CLAAS Lexion 770 и их отличия

1. CLAAS Lexion 770 (базовая колёсная версия)

2. CLAAS Lexion 770 TERRA TRAC

• Снижение удельного давления на грунт до 0,35–0,45 кг/см² против 0,8–1,2 кг/см² у колёсной версии, что минимизирует уплотнение почвы.
• Улучшенная проходимость на переувлажнённых и рыхлых грунтах.
• Увеличенная площадь контакта с поверхностью обеспечивает лучшее сцепление и позволяет работать на склонах до 8–10°.
• Масса машины возрастает примерно на 1 500–2 000 кг.
• Транспортная скорость ограничена 30 км/ч (в ряде стран — 25 км/ч).
• Ширина гусеницы — 635 или 890 мм в зависимости от комплектации.

3. Обновление 2013–2014 годов (Stage IIIB / Stage IV)

• Замена двигателя OM 502 LA (Stage IIIA) на OM 473 LA (Stage IIIB / IV).
• Добавление систем EGR + DPF + SCR в выхлопной тракт.
• Обновление прошивки блока управления двигателем.
• Незначительное увеличение объёма топливного бака для компенсации расхода AdBlue.
• Внешне отличить обновлённую версию можно по изменённой форме капота и наличию дополнительного модуля очистки выхлопа.

4. Обновление 2016–2017 годов (CEMOS нового поколения)

• Внедрение терминала CEBIS TOUCH с 12-дюймовым сенсорным экраном вместо прежнего CEBIS MOBILE.
• Расширение функций CEMOS AUTOMATIC: добавлен модуль CEMOS AUTOMATIC CROP FLOW для контроля потока массы и предотвращения забивания.
• Обновлённая система AUTO PILOT с поддержкой GPS-сигналов ГЛОНАСС и Galileo.
• Улучшенная интеграция с платформой CLAAS TELEMATICS для удалённого мониторинга.
• Опциональная установка системы взвешивания зерна в бункере.

5. Региональные и специальные комплектации

• Версия для Северной Америки отличалась иной комплектацией освещения, усиленной рамой и адаптацией под местные жатки.
• Версия для рынков СНГ и России могла включать усиленную систему фильтрации воздуха (для пыльных условий), дополнительные защиты и адаптированную электронику.
• Опционально предлагались системы внесения консервантов для силосных культур и измельчители соломы SPECIAL CUT / STANDARD CUT с шириной распределения до 12 м.

Сводная таблица технических характеристик CLAAS Lexion 770

Преимущества и недостатки

Преимущества

• Высокая производительность обмолота благодаря системе APS с предварительной сепарацией.
• Экономичный расход топлива (в среднем 1,2–1,8 л/т убранного зерна).
• Развитая электронная ассистенция (CEMOS, CEBIS, QUANTIMETER) снижает требования к квалификации оператора.
• Широкий выбор жаток и адаптеров для различных культур.
• Наличие модификации TERRA TRAC для сложных почвенных условий.
• Развитая сервисная сеть CLAAS и доступность запасных частей.

Недостатки

• Высокая первоначальная стоимость (на момент выпуска — от 350 000 до 450 000 евро в зависимости от комплектации).
• Сложность электроники требует квалифицированного сервисного обслуживания.
• Масса машины ограничивает работу на сильно переувлажнённых полях без гусеничной модификации.
• Стоимость расходных материалов и запчастей выше среднего по рынку.

Эксплуатация и обслуживание

• Ежесменное ТО: проверка уровня масла, охлаждающей жидкости, очистка воздушных фильтров, визуальный осмотр ремней и цепей.
• ТО-1 (каждые 50 моточасов): смазка узлов, проверка натяжения приводных ремней.
• ТО-2 (каждые 250 моточасов): замена масла в гидросистеме, проверка состояния подбарабанья и решёт.
• ТО-3 (каждые 500 моточасов): замена моторного масла и фильтров, диагностика электронных блоков.
• Сезонное ТО: полная дефектовка молотильного аппарата, замена изношенных бичей и дек, проверка состояния соломотряса.

Заключение

Часто задаваемые вопросы (FAQ)
