Описание

Технические характеристики книги:

• Язык издания: Русский (полный профессиональный перевод).

• Формат и размер: Печатный (книжный) вариант, страницы формата А4 ($21 \times 30$ см).

• Объем: 1053 страницы (максимально подробная детализация).

• Переплет: Надежный большой сегрегатор (папка) на металлических скобах — удобно раскрывать на любой странице в условиях мастерской.

• Качество печати: Высококачественная офсетная печать на плотной белой матовой бумаге (текст и схемы не бликуют на солнце).

Что такое каталог деталей John Deere 2266 и зачем он нужен?

Каждая деталь, из которой собран комбайн John Deere 2266, имеет свой уникальный заводской артикул (кросс-номер). Все эти коды систематизированы в одном издании.

В сфере поставок сельхоззапчастей уникальный код — это единственный международный «язык общения». Все крупные, надежные импортеры и оптовые склады работают исключительно по каталожным номерам.

Купив каталог один раз, вы получаете пожизненные преимущества:

1. Защита от ошибок на 100%: Вы исключаете риск заказать не ту деталь. Никаких объяснений с продавцами «на пальцах» и отправки неверных узлов назад.

2. Доступ к лучшим ценам: Имея на руках артикул, вы можете разослать запрос десяткам поставщиков и выбрать самое выгодное предложение по цене, качеству и срокам доставки. Вы больше не привязаны к одному дорогому дилеру.

3. Минимизация простоев: Быстрый поиск и заказ нужной сборочной единицы сокращают время ремонта техники в разгар сезона.

4. Окупаемость с первой закупки: Покупка книги — это разовая инвестиция, которая экономит тысячи евро на ремонте и обслуживании комбайна в течение всего срока его службы.

Из чего состоит и как устроен каталог?

Структура книги максимально проста и понятна:

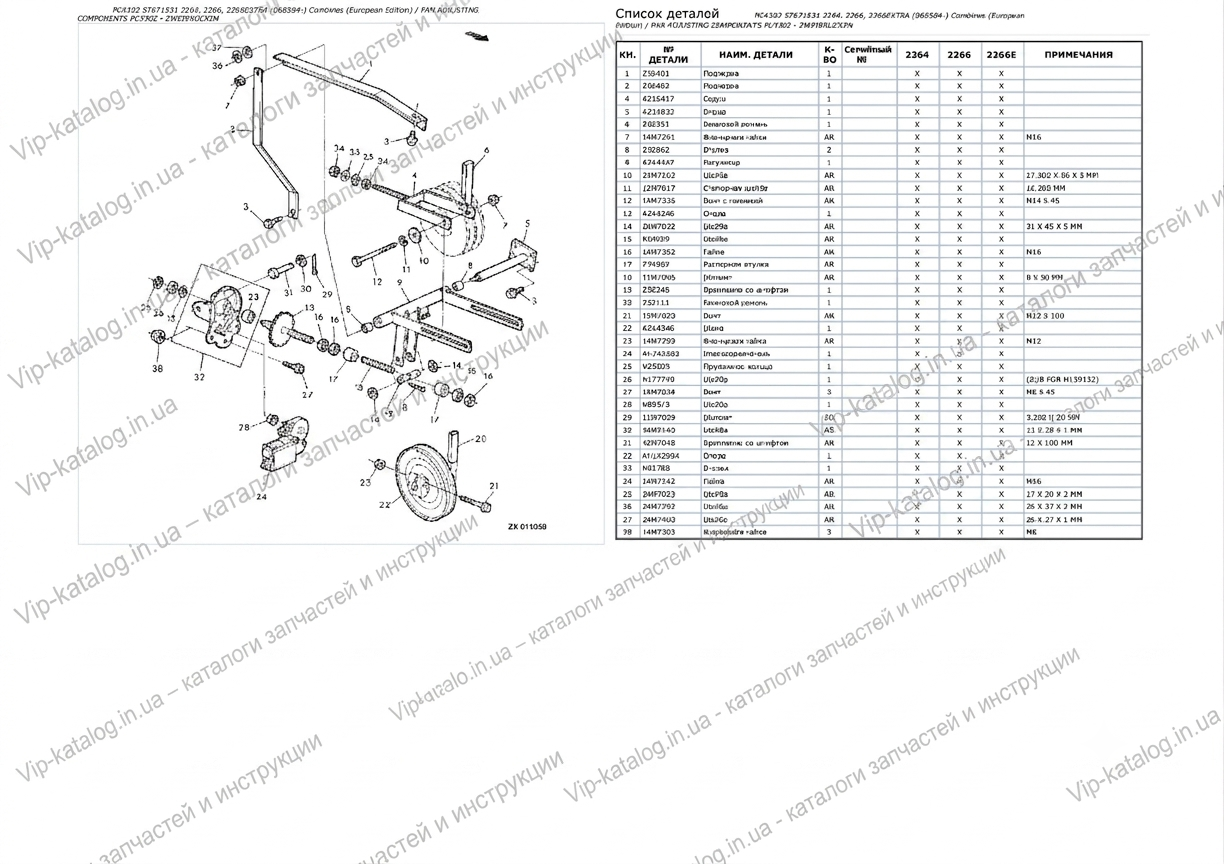

• Взрыв-схемы (аксонометрия): Каждый узел комбайна представлен в виде подробного 3D-рисунка в разобранном виде. Все детали на схеме пронумерованы.

• Спецификации (таблицы): Под схемой расположена таблица, где указаны: уникальный каталожный номер, официальное название детали на русском языке, ее краткое описание и точное количество в данном узле.

💡 В каталоге учтен абсолютно каждый винтик, подшипник, ремень и шестеренка — от жатки и двигателя до элементов кабины комбайна Джон Дир 2266.

Почему бумажная версия эффективнее электронной?

В условиях реального агробизнеса печатная книга в разы практичнее цифровых аналогов (PDF-файлов или онлайн-программ):

• Полная автономность: Книга готова к работе в поле, ангаре или мастерской. Ей не нужен интернет, компьютер, дорогой софт или розетка.

• Удобство использования: Механик может открыть нужный разворот прямо возле комбайна, быстро найти деталь испачканными в масле руками, не боясь разбить или испачкать дорогой планшет или смартфон.

Условия заказа, доставки и оплаты:

Мы ценим ваше время и доверяем своим клиентам, поэтому предлагаем максимально комфортные условия сотрудничества:

• Постоянное наличие: Все каталоги находятся на нашем складе и готовы к отправке.

• Быстрая отгрузка: Отправляем посылку в день подтверждения заказа.

• Доставка: Оперативная доставка «Новой Почтой» по всей Украине (на любое удобное отделение или курьером на ваш адрес).

• БЕЗОПАСНАЯ ОПЛАТА: Мы отправляем товар БЕЗ предоплаты. Вы проверяете качество книги при получении и только после этого оплачиваете заказ.

🛒 Закажите профессиональный каталог деталей для John Deere 2266 прямо сейчас и начните экономить на обслуживании техники уже с сегодняшнего дня!

Комбайн John Deere 2266: подробное описание и технические характеристики

Зерноуборочные комбайны американского бренда John Deere серии 2200 давно зарекомендовали себя как эталон надежности, высокой производительности и выносливости в суровых эксплуатационных условиях. Среди всей линейки особое место занимает флагманская модель — John Deere 2266, а также ее форсированная модификация John Deere 2266 EXTRA.

В этой статье мы проведем подробный обзор технических характеристик, конструктивных особенностей системы сепарации, параметров двигателя и габаритных размеров комбайнов Джон Дир 2266 в стандартном исполнении и с системой автоматического выравнивания HillMaster.

Модельный ряд и модификации: стандартный и HillMaster

Комбайн John Deere 2266 выпускался в двух ключевых инженерных модификациях:

1. Стандартный (Standard) — классическая колесная база для работы на равнинных и полях с умеренным рельефом.

2. HillMaster — модификация, оснащенная интеллектуальной системой автоматического выравнивания комбайна. Система Slope Master (входящая в стандартное оснащение для этой версии) компенсирует наклоны и обеспечивает выравнивание всей машины до 11%, что позволяет эффективно собирать урожай на холмистой местности без потери производительности и просыпания зерна из очистительного контура.

Двигатель комбайна John Deere 2266 и 2266 EXTRA

Надежность комбайна напрямую зависит от его силовой установки. Модели 2266 оснащаются 6-цилиндровыми дизельными двигателями с увеличенным рабочим объемом и встроенным самоочищающимся экраном радиатора, защищающим узлы от забивания соломенной пылью.

Ниже приведены точные параметры силовых агрегатов для обеих модификаций согласно спецификации производителя:

Эксплуатационные настройки оборотов (для всей серии 2254-2266 EXTRA):

• Медленный холостой ход: $1250 \pm 50$ об./мин.

• Быстрый холостой ход: $2350 \pm 50$ об./мин.

• Скорость гидростатического насоса: 3385 об./мин.

Для обеспечения длительной автономной работы в поле комбайны оснащаются вместительным топливным баком емкостью 550 литров.

Система обмолота и сепарации (Сепаратор)

John Deere 2266 относится к производительным клавишным комбайнам. В отличие от младших моделей серии (2254, 2256, 2258), которые оснащены 5-клавишным соломотрясом, модели 2266 и 2266 EXTRA имеют увеличенную по ширине молотилку и 6 соломотрясов.

Молотильный барабан и подбарабанье

Конструкция первичного барабана оптимизирована под работу в условиях высоких нагрузок благодаря запатентованному приводу POSI-TORQ™:

• Диаметр барабана: 660 мм

• Ширина барабана: 1670 мм

• Количество бичей: 10 штук

• Скорость вращения барабана: регулируется гидравлически из кабины в диапазоне 345–1040 об./мин. (при установке понижающего редуктора — от 140 до 1040 об./мин.).

• Окружная скорость: от 4.8 до 35.9 м/с.

Подбарабанье первичного барабана имеет электрический мотор для регулировки зазора. Площадь подбарабанья составляет 1.08 м² при угле обхвата в 121 градус. Количество планок подбарабанья составляет 12 для зерновых культур и 13 для кукурузы. Для защиты от камней предусмотрен надежный камнеуловитель с включением с помощью двух рычагов.

Вторичный барабан

• Диаметр / Ширина: 400 мм / 1670 мм.

• Количество лопастей: 8.

• Фиксированная скорость: 850 об./мин. (дополнительно доступна варьируемая скорость в 100% от скорости первичного цилиндра).

• Площадь подбарабанья второго барабана: 0.63 м².

Соломотряс и поперечный шеккер

Качественное отделение зерна от соломистой массы обеспечивается длинными клавишами соломотряса (4600 мм) с размахом в 150 мм.

• Количество соломотрясов: 6.

• Площадь соломотряса: 7.67 м² (при использовании дополнительного поперечного шеккера общая площадь сепарации возрастает до 8.13 м²).

• Поперечный шеккер состоит из 6 вращающихся блоков и 48 пружинных зубьев, совершая 720 боковых толчков в минуту со скоростью вращения 20 об./мин.

Наклонная камера и система очистки

Наклонная камера комбайна эффективно подает массу от жатки к сепаратору. Фиксированная скорость нижнего вала составляет 490 об./мин. Внутри установлены конвейерные цепи типа 3/4 и прочные Т-образные планки. Жатка оснащена механическим реверсом. Вращающийся передний щиток наклонной камеры на комбайнах 2266 и 2266 EXTRA в стандартной версии поставляется опционально, а в версии HillMaster является элементом стандартной комплектации.

Система очистки двойным потоком

Очистка зерна происходит за счет возвратно-поступательного движения блока очистки с предварительной продувкой:

• Площадь верхнего решета (с удлинителем): 3.32 м².

• Площадь нижнего зернового решета (регулируемые щели): 2.51 м².

• Общая площадь системы очистки: 5.83 м².

• Вентилятор турбоочистки: мощный 5-лопастной турбовентилятор с номинальной скоростью от 630 до 1630 об./мин., регулируемой с помощью электропривода прямо из кабины оператора.

Для измельчения незерновой части урожая комбайн оборудован скоростным соломоизмельчителем. Скорость его работы составляет 3615 об./мин. для уборки зерна и 2720 об./мин. для кукурузы (также доступен экономичный режим на 1800 об./мин. для снижения износа ножей на кукурузе).

Зерновой бункер и параметры выгрузки

Объем бункера для чистого зерна зависит от модификации комбайна, обеспечивая оптимальный баланс веса и производительности:

• John Deere 2266 Стандарт: 8000 литров.

• John Deere 2266 HillMaster: 8000 литров.

• John Deere 2266 EXTRA Стандарт: 9500 литров.

• John Deere 2266 EXTRA HillMaster: 8000 литров.

Параметры выгрузной системы: Высота выгрузной трубы (шнека) составляет 320 см с углом отвода 110 градусов. Высокопроизводительный шнек осуществляет опустошение бункера со скоростью 4300 литров в минуту, минимизируя простои техники в загонке.

Трансмиссия, ходовая часть и габариты

Комбайны оснащаются надежной 3-ступенчатой гидростатической трансмиссией. Тормозная система представлена гидравлическими колодочными тормозами диаметром 305 мм и педальным парковочным тормозом с двумя тормозными цепями. Задняя ось может быть фиксированной или регулируемой, с возможностью подключения полного привода (колесного привода задних колес).

Максимально допустимый общий вес для комбайнов серии 2200 строго ограничен отметкой в 14 500 кг.

Рабочая скорость движения (при стандартных настройках трансмиссии)

:

• В режиме ограничения до 20 км/ч: 1-я передача — 6 км/ч; 2-я передача — 10 км/ч; 3-я передача — 20 км/ч.

• В режиме ограничения до 25 км/ч: 1-я передача — 7.5 км/ч; 2-я передача — 12.5 км/ч; 3-я передача — 25 км/ч.

Габаритные размеры моделей 2266 и 2266 EXTRA

Размеры комбайна напрямую зависят от типоразмера установленных передних (X) и задних (Y) шин:

Дополнительные параметры ходовой части:

• Максимальная высота выгрузки (B): 3960–3980 мм.

• Внешний отвод выгрузного шнека (C): 2570 мм.

• Ширина фиксированной задней оси (D): 2940 мм.

• Ширина регулируемой задней оси (E): 2940–3530 мм.

• Ширина переднего колесного привода (F): 3110–3720 мм.

Эргономика, электрика и безопасность

Комбайн оборудован современной кабиной с высоким уровнем шумоизоляции и защиты оператора. Максимальный уровень звукового давления внутри кабины при закрытых дверях составляет всего 79 dB(A) для моделей 2266 / 2266 EXTRA (в соответствии с Директивой 86/188/EEC и стандартом ISO5131). Рулевая колонка оснащена гидростатическим управлением с полной регулировкой как по высоте, так и по углу наклона.

Показатели вибрационной нагрузки на оператора полностью соответствуют жесткой немецкой директиве VDI 2057 (стр. 4.2):

1. Максимальная нагрузка на ноги оператора: 2.1 м/с² при 20 Гц.

2. Максимальная нагрузка на поверхность сиденья: 2.0 м/с² при 20 Гц.

3. Максимальная нагрузка на тело оператора: 5.35 м/с² при 50 Гц.

Электрическая система: Бортовая сеть комбайна запитывается от мощного генератора переменного тока на 120 А / 12 V. Запуск двигателя и стабильную работу электроники обеспечивает емкий аккумулятор емкостью 174 Ah с током холодной прокрутки 850 А.

Заключение

Зерноуборочный комбайн John Deere 2266 — это высокоэффективная шестиклавишная агромашина, сочетающая мощные и надежные двигатели объемом 8.1 литра, передовые технологии обмолота POSI-TORQ™ и продуманную систему очистки двойным потоком массы. Наличие версий EXTRA с увеличенным до 9500 литров бункером и версий HillMaster делает эту линейку идеальным выбором как для крупных равнинных агрохолдингов, так и для фермерских хозяйств со сложным горным рельефом полей.
