Описание

— Язык каталога запчастей: русский оригинальный.

— Формат каталога запчастей: книжный на бумаге.

— Размер страниц: А4 21Х30 см.

— Переплет: большой сегрегатор на скобах.

— Характеристики печати: лазерный офсет 600dpi.

— Качество бумага: белая, матовая.

— Размер: 925 стр.

— Доставка: компанией «Новая почта» на отделение или адресно

— Оплата: при получении, отправка БЕЗ предоплаты.

— Наличие: В наличии в достаточном количестве.

— Отгрузка: в день заказа.

Каталог оригинальных запчастей John Deere 3650 — это профессиональное печатное издание на русском языке, разработанное специально для владельцев тракторов этой модели, механиков сельхозпредприятий и специалистов ремонтных мастерских. Трактор John Deere 3650 относится к серии 3050, выпускавшейся в 1986–1993 годах, и до сих пор активно эксплуатируется в хозяйствах — поэтому оригинальные каталоги запчастей остаются востребованным инструментом для грамотного и быстрого обслуживания техники.

Что входит в каталог запчастей John Deere 3650

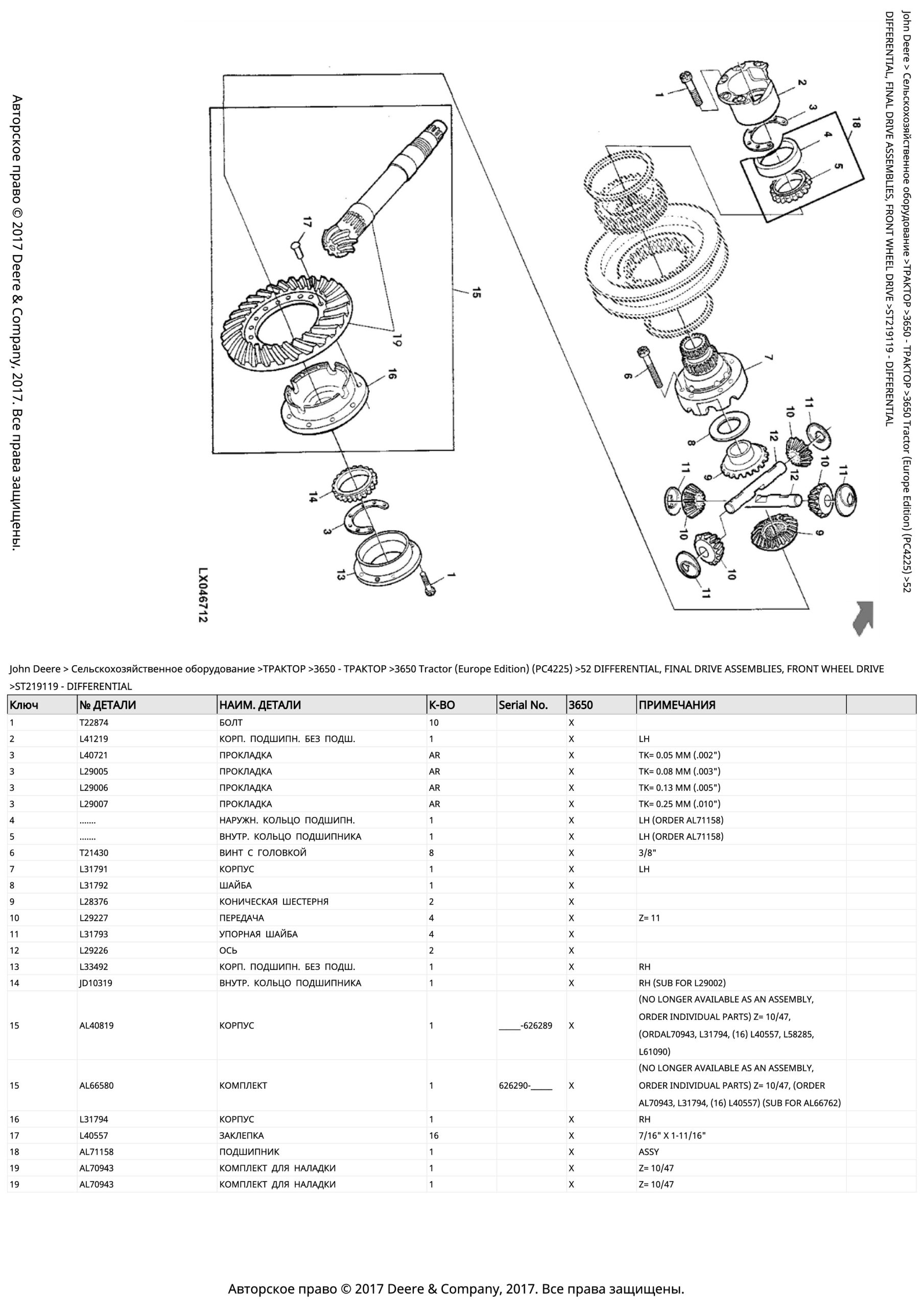

Издание построено по узловому принципу: двигатель и топливная система, трансмиссия и КПП, гидравлика, задний и передний мост (для полноприводных модификаций 4×4 MFWD), тормозная система, навесное оборудование, кабина и электрооборудование, ВОМ (вал отбора мощности). Каждый раздел сопровождается детализированными взрывными схемами узлов с точными каталожными номерами оригинальных деталей — это исключает пересортицу и ошибки при заказе комплектующих.

Для кого предназначен каталог

Каталог особенно полезен при плановом техобслуживании, капитальном ремонте, восстановлении списанной или подержанной техники, а также при работе с поставщиками запчастей — вы точно называете нужный артикул вместо приблизительного описания детали. Издание подойдёт как частным владельцам техники, так и СТО, сервисным центрам и сельхозпредприятиям.

Преимущества нашего издания

— Полная детализация узлов с оригинальной нумерацией John Deere
— Удобная навигация по разделам и системам трактора
— Печатное издание — всегда под рукой в мастерской, без необходимости искать в интернете
— Подходит для профессионального использования на СТО и в сельхозпредприятиях

Условия заказа и доставки

Работаем без предоплаты. Отправка Новой почтой по всей Украине осуществляется в день оформления заказа, оплата — наложенным платежом при получении. К каждому заказу прилагается подарочный каталог из нашей бонусной подборки.

John Deere 3650: Исчерпывающий обзор легендарного трактора 50-й серии

Трактор John Deere 3650 по праву считается одной из самых значимых моделей в истории сельскохозяйственного машиностроения. Этот шестицилиндровый агрегат, производившийся на знаменитом заводе в Мангейме с 1986 по 1993 год， стал флагманской моделью в линейке 50-й серии и снискал заслуженную репутацию надёжного, мощного и выносливого трактора, способного справляться с самыми сложными задачами в поле.

В данной статье мы подробно рассмотрим технические характеристики John Deere 3650, его конструктивные особенности, модификации и отличия от других моделей семейства.

1. История создания и место в линейке

John Deere 3650 — флагманское детище немецкого подразделения компании John Deere в Мангейме. Эта модель стала вершиной 50-й серии, в которую также входили тракторы 3050 и 3350. Серия пришла на смену 40-й линейке и ознаменовала собой важный этап в развитии европейского подразделения компании.

Ключевым отличием 50-й серии стало внедрение новой кабины SG2 с характерной округлой передней панорамной стеклянной панелью (так называемое «круглое окно» или «Rundum-sicht» кабина), плоским полом и боковым расположением органов управления. В этой серии начала появляться электроника — аналоговые циферблаты постепенно уступали место цифровым индикаторам.

Производство John Deere 3650 продолжалось до 1993 года, и сегодня этот трактор считается настоящей классикой, высоко ценимой как среди фермеров, так и среди коллекционеров сельскохозяйственной техники.

2. Двигатель: сердце трактора

Основные параметры силового агрегата

John Deere 3650 оснащён рядным шестицилиндровым дизельным двигателем с турбонаддувом — John Deere 6359TL007. Это атмосферный (в базе) мотор, но на 3650 устанавливался турбокомпрессор, что выгодно отличало его от младших моделей серии.

Конструктивные особенности двигателя

Двигатель John Deere 6359TL представляет собой четырёхтактный рядный турбодизель с непосредственным впрыском топлива. В конструкции применены:

• Висячие клапаны

• Легкосплавные поршни с системой охлаждения

• Распределительный ТНВД CAV с автоматическим корректором угла опережения впрыска

• Многодырчатые форсунки STANADYNE

• Сухой воздушный фильтр с предочистителем и предохранительным элементом

• Семиопорный коленчатый вал

• Двухступенчатый турбонагнетатель отработавших газов

• Вязкостная муфта вентилятора EATON-VISCOUS-DRIVE для снижения потерь мощности

Топливный бак трактора вмещает 118 литров дизельного топлива.

Важно отметить: В отличие от своих «собратьев» по серии — моделей 3050 и 3350 — John Deere 3650 оснащался турбонаддувом, что обеспечивало ему преимущество в мощности и крутящем моменте.

3. Трансмиссия и ходовая часть

Коробка передач

John Deere 3650 комплектовался механической синхронизированной коробкой передач Power Synchron. Трансмиссия имеет следующую структуру:

• Синхронизированная переключаемая коробка с четырьмя передачами

• Групповой редуктор с муфтовым переключением (две передние группы и одна задняя)

• Двухступенчатый планетарный механизм с переключением под нагрузкой (ступени LO и HI)

Общее количество передач: 16 передних и 8 задних.

Скоростные режимы

Трактор выпускался в двух версиях по максимальной скорости:

• 30 км/ч — стандартная версия

• 40 км/ч — опциональная версия

Скорости для 30-км/ч версии с шинами 18.4-38 AS:

Задние передачи: группа L — 4,2 / 5,8 / 8,3 / 11,2 км/ч; группа S — соответствующие повышенные скорости.

Привод

John Deere 3650 предлагался исключительно в полноприводной (4WD) версии. Это было обусловлено высокой мощностью трактора и необходимостью эффективной реализации тяговых усилий.

4. Гидравлическая система

Гидравлика John Deere 3650 — одна из его самых сильных сторон. Трактор оснащён закрытой гидравлической системой с постоянным давлением.

Задний навесное устройство (Heckkraftheber)

• Максимальная грузоподъёмность: от 4 526 даН (~4,5 т) до 5 690 кг

• Категория: II, III N

По сравнению с предшественником — моделью 3640 — грузоподъёмность 3650 была увеличена на 30%. Для обеспечения такой возросшей нагрузки конструкция задней части трактора была усилена.

С 1992 года John Deere начал применять на 3650 цельностальную рамную конструкцию мостов, выполненную по модульному принципу.

5. Вал отбора мощности (ВОМ)

John Deere 3650 оснащался независимым задним ВОМ с гидравлической многодисковой муфтой, управляемой ручным рычагом.

• Скорости ВОМ: 540 и 1000 об/мин

• Тип муфты: гидравлическая, маслоохлаждаемая, многодисковая

• Передний ВОМ: не предусмотрен

6. Габаритные размеры и вес

Важное примечание: Разброс данных по массе (от ~5 до ~6,1 тонны) объясняется различиями в комплектации — установка переднего навесного устройства, тип шин, дополнительное оборудование и системы утяжеления.

Стандартные шины

• Передние: 16.9 R 24 AS / 16.9×24

• Задние: 18.4 R 38 AS / 520/70×38

7. Тормозная система и рулевое управление

8. Кабина и комфорт оператора

John Deere 3650 оснащался кабиной SG2 (Sound-Gard body) — одной из самых комфортабельных для своего времени. Основные особенности:

• Стандартная кабина с отличной обзорностью

• Опциональный кондиционер

• Плоский пол и боковое расположение органов управления

• Пневматическое сиденье (опция)

• Цифровые индикаторы (в поздних версиях)

9. Модификации и варианты исполнения

John Deere 3650 выпускался в нескольких модификациях и вариантах комплектации. Рассмотрим основные из них.

9.1. По типу коробки передач

• Стандартная версия — Power Synchron 16×8 (16 передних / 8 задних передач)

• Версия с максимальной скоростью 40 км/ч — отличалась передаточными числами трансмиссии

9.2. По гидравлической системе

• Стандартная гидравлика — поток 45 л/мин

• Усиленная гидравлика — поток 84 л/мин

9.3. По типу ВОМ

• Переключаемый ВОМ — 540 или 1000 об/мин

• ВОМ с 6-шлицевым или 21-шлицевым валом

9.4. Модификация 1992 года

С 1992 года John Deere внёс существенные изменения в конструкцию трактора:

• Внедрение цельностального рамного моста модульной конструкции вместо прежней блочной

• Это решение повысило прочность и ремонтопригодность трактора

9.5. Специализированные версии

В различных источниках упоминаются следующие варианты:

• Модель 3650 A — базовая комплектация

• Версия с системой электрического подъёма навесного устройства (опция с 1991 года)

• Версия с кондиционером — для работы в жарком климате

• Версия с системой автоматического рулевого управления (опция)

• Версия с пневматической тормозной системой

9.6. Отличия от моделей 3050 и 3350

Как видно из таблицы, John Deere 3650 значительно превосходил младшие модели по мощности, крутящему моменту и гидравлическим характеристикам.

10. Эксплуатационные особенности и надёжность

Репутация и долговечность

John Deere 3650 зарекомендовал себя как исключительно надёжный трактор. Многие экземпляры успешно эксплуатируются до сих пор, имея за плечами более 14 000 моточасов.

Сфера применения

Трактор отлично подходит для:

• Пахотных работ — благодаря мощному двигателю и высокой грузоподъёмности навески

• Работ с навесным оборудованием — косилки, ворошилки, пресс-подборщики

• Транспортных работ — стабильность и надёжная тормозная система

Преимущества перед современными тракторами

По мнению экспертов, у John Deere 3650 есть ряд преимуществ перед современными аналогами аналогичной мощности:

• Более низкий центр тяжести — двигатель и трансмиссия расположены низко, что обеспечивает лучшую устойчивость

• Длинная колёсная база — снижает продольную раскачку на неровной местности

• Относительная простота ремонта — многие работы можно выполнять самостоятельно, без дорогостоящего диагностического оборудования

11. Заключение

John Deere 3650 — это не просто трактор, а настоящая легенда сельскохозяйственного машиностроения. Производившийся всего восемь лет (с 1986 по 1993 год), он успел завоевать репутацию одного из самых надёжных и производительных тракторов своего класса.

Ключевые преимущества модели:

✅ Надёжный 6-цилиндровый турбодизель объёмом 5,9 л и мощностью 114–116 л.с.✅ Усиленная гидравлика с грузоподъёмностью до 5,7 т✅ Комфортабельная кабина SG2 с отличной обзорностью✅ 16-ступенчатая трансмиссия Power Synchron✅ Полный привод (4WD) как стандарт✅ Высокая ремонтопригодность и доступность запчастей✅ Отличная устойчивость благодаря низкому центру тяжести и длинной базе

John Deere 3650 остаётся востребованным на вторичном рынке и продолжает успешно работать в хозяйствах по всему миру, подтверждая свою репутацию «рабочей лошадки», созданной на совесть.
