Описание

Техника: зерноуборочный комбайн John Deere 9660STS
Тип: каталог оригинальных запчастей
Язык: русский
Исполнение: печатное
Количество страниц: 997
Формат: А4, 210 × 297 мм
Бумага: офсетная, 80 г/м²
Печать: 600 dpi
Переплет: большая папка-сегрегатор на металлических скобах
Наличие: постоянно на складе
Отправка: в день заказа
Доставка: Новая почта
Оплата: при получении, без предоплаты

Каталог запчастей John Deere 9660STS на русском языке

Печатный каталог запчастей John Deere 9660STS предназначен для владельцев зерноуборочных комбайнов, механизаторов, инженеров, сервисных специалистов и организаций, занимающихся ремонтом и обслуживанием сельскохозяйственной техники John Deere.

Каталог позволяет самостоятельно определить необходимую деталь по схеме узла и узнать ее точный каталожный номер. Это значительно упрощает поиск и заказ запчастей для комбайна John Deere 9660STS, особенно при общении с несколькими поставщиками.

Вместо описания детали по телефону достаточно сообщить продавцу ее каталожный номер.

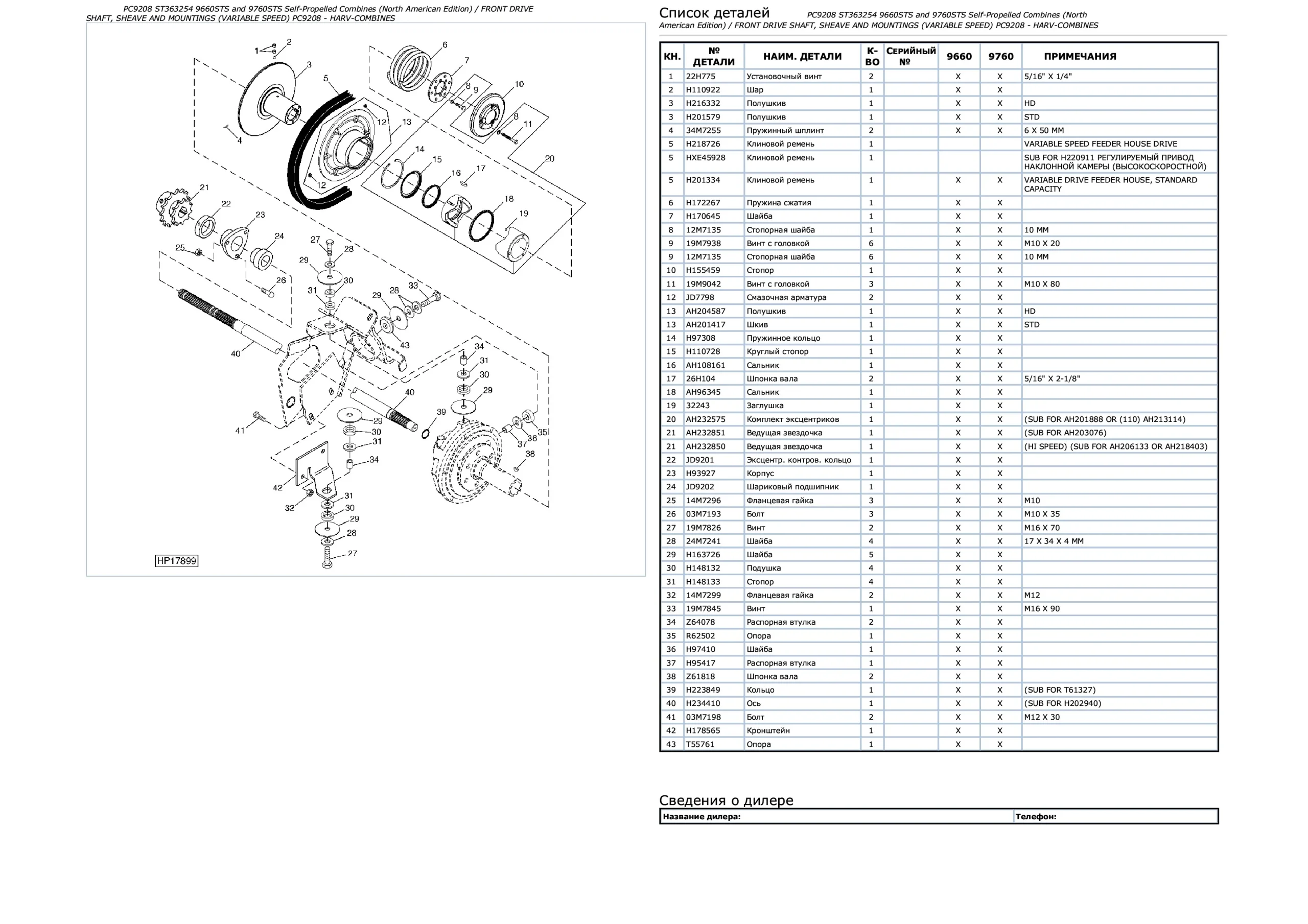

Что содержит каталог запчастей John Deere 9660STS

Каталог построен по принципу оригинальной документации по запасным частям John Deere. Узлы и механизмы комбайна представлены в виде подробных иллюстрированных схем.

На схемах отдельным позициям соответствуют детали и сборочные единицы. Для них приводятся каталожные номера, наименования и количество.

Благодаря этому можно последовательно найти необходимый узел, определить нужную деталь и получить ее каталожный номер для дальнейшего заказа.

Каталог охватывает узлы и системы зерноуборочного комбайна John Deere 9660STS и содержит 997 страниц технической информации.

Для чего нужен каталог деталей John Deere 9660STS

Правильный каталожный номер — один из наиболее надежных способов идентификации запчасти.

Визуально похожие детали могут отличаться исполнением, размерами или применяемостью. Поэтому подбор только по фотографии или словесному описанию увеличивает вероятность ошибки.

Каталог деталей John Deere 9660STS помогает:

• самостоятельно находить нужные детали;
• определять их каталожные номера;
• сравнивать предложения разных поставщиков;
• быстрее оформлять заказы;
• уменьшать вероятность покупки неподходящей запчасти;
• облегчить работу механика или службы снабжения;
• сократить время поиска комплектующих во время ремонта.

Имея номер необходимой детали, вы можете обращаться одновременно к нескольким поставщикам и выбирать наиболее выгодное предложение по цене и срокам поставки.

Удобный печатный формат

Каталог выполнен в формате А4 и содержит 997 страниц. Большой формат позволяет хорошо рассматривать схемы, обозначения позиций и номера деталей.

Страницы собраны в большой папке-сегрегаторе на металлических скобах. Такой вариант особенно удобен для ежедневной работы в мастерской, сервисе или непосредственно в хозяйстве.

Печатный каталог не требует подключения к интернету, компьютера или специального программного обеспечения. Его можно использовать непосредственно возле техники во время обслуживания и ремонта комбайна.

Кому подойдет каталог

Каталог будет полезен владельцам John Deere 9660STS, фермерским хозяйствам, механизаторам, инженерам, сервисным предприятиям, магазинам сельхоззапчастей и специалистам по снабжению.

Особенно полезен он хозяйствам, которые самостоятельно обслуживают технику и регулярно заказывают запасные части у разных поставщиков.

Каталог жатки в подарок

При покупке каталога запчастей комбайна John Deere 9660STS вы также получаете каталог запчастей жатки в подарок.

Таким образом, у вас под рукой будет техническая информация не только по самому комбайну, но и по его жатке.

Купить каталог запчастей John Deere 9660STS

Каталог постоянно находится в наличии на складе. Заказы отправляются Новой почтой в день оформления заказа.

Предоплата не требуется — оплатить заказ можно при получении.

Закажите печатный каталог запчастей John Deere 9660STS на русском языке, чтобы иметь постоянный доступ к схемам и каталожным номерам деталей при обслуживании и ремонте комбайна.

John Deere 9660 STS: технические характеристики зерноуборочного комбайна

John Deere 9660 STS — самоходный зерноуборочный комбайн с однороторной системой обмолота и сепарации STS (Single Tine Separation), относящийся к 60-й серии зерноуборочных машин John Deere. Модель предназначена для уборки зерновых, кукурузы, сои, рапса и ряда других сельскохозяйственных культур.

Комбайн John Deere 9660 STS выпускался в середине 2000-х годов и занял место в шестом классе производительности. Одной из главных особенностей машины стала продольная роторная система обмолота и сепарации, позволившая совместить высокую пропускную способность с относительно бережной обработкой зерна.

В зависимости от года выпуска и серийного номера технические характеристики John Deere 9660 STS отличаются. В частности, на комбайнах встречаются двигатели рабочим объемом 8,1 и 9,0 л, а поздние машины получили модернизированный ротор Bullet Rotor.

Основные технические характеристики John Deere 9660 STS

Характеристики могут отличаться в зависимости от модельного года, рынка поставки, шин, привода ведущих колес и установленного дополнительного оборудования.

История John Deere 9660 STS

John Deere 9660 STS относится к поколению 60 Series STS, которое пришло на смену предыдущим роторным комбайнам серии 50 STS. Машина производилась для североамериканского и других рынков в течение 2000-х годов.

Модельные годы североамериканского John Deere 9660 STS охватывают период 2004–2007 годов. Для 2004 модельного года указывается начальный серийный номер 705501, для 2005 — 710501, для 2006 — 715401, а для 2007 — 720301.

Главной концепцией машины осталась технология STS — Single Tine Separation. В отличие от классических комбайнов с поперечным молотильным барабаном и соломотрясами, обмолот и основная сепарация зерна здесь выполняются одним продольно расположенным ротором.

Такое устройство позволило увеличить производительность при уборке высокоурожайных культур и уменьшить количество узлов молотильно-сепарирующей системы.

Двигатель John Deere 9660 STS

На John Deere 9660 STS устанавливался шестицилиндровый дизельный двигатель собственного производства John Deere.

В зависимости от года производства встречаются две основные версии:

ранние John Deere 9660 STS — двигатель 8,1 л;

поздние John Deere 9660 STS — двигатель 9,0 л.

Это важный момент при подборе запасных частей и технической документации: двигатель необходимо идентифицировать не только по названию модели комбайна, но и по серийному номеру конкретной машины.

Номинальная мощность двигателя составляет приблизительно 305 л.с. (227 кВт).

При повышенной нагрузке система управления двигателем позволяет получить дополнительный запас мощности. Для поздних спецификаций 9660 STS указывается номинальная мощность 305 л.с., увеличение примерно до 326 л.с. и максимальная мощность порядка 338 л.с.

Большой запас мощности особенно востребован при одновременной высокой нагрузке на молотильно-сепарирующую систему, измельчитель соломы и выгрузной шнек.

Основные параметры двигателя

• тип — дизельный, четырехтактный;
• производитель — John Deere;
• количество цилиндров — 6;
• расположение цилиндров — рядное;
• рабочий объем — 8,1 или 9,0 л;
• номинальная мощность — около 305 л.с.;
• максимальная мощность — до 338 л.с.;
• жидкостная система охлаждения;
• турбонаддув;
• электронное управление двигателем на соответствующих версиях.

Объем топливного бака составляет приблизительно 945 литров, что рассчитано на продолжительную работу комбайна без частых остановок на дозаправку.

Система обмолота STS

Ключевой конструктивный элемент John Deere 9660 STS — система Single Tine Separation.

Поток растительной массы после наклонной камеры поступает в продольно расположенный ротор. Внутри корпуса происходит последовательный процесс:

подача растительной массы → обмолот → выделение основной массы зерна → дополнительная сепарация → вывод соломы.

Вместо нескольких отдельных агрегатов значительную часть этих операций выполняет один ротор.

Длина ротора составляет приблизительно 3130 мм, а рабочий диапазон его частоты вращения — примерно 210–1000 об/мин.

Частота вращения подбирается в зависимости от убираемой культуры, влажности, урожайности и состояния хлебостоя.

Standard Rotor и Bullet Rotor

При изучении характеристик подержанного John Deere 9660 STS необходимо учитывать тип установленного ротора.

На ранних машинах применялся стандартный STS Rotor. В дальнейшем John Deere внедрил усовершенствованную конструкцию Bullet Rotor.

Для комбайнов 9660, 9760 и 9860 STS с определенных серийных номеров Bullet Rotor устанавливался непосредственно на заводе.

Bullet Rotor получил измененную форму передней части и усовершенствованные рабочие элементы. Конструкция была рассчитана на более плавное прохождение растительной массы через роторную систему и стабильную работу при изменении влажности и объема поступающей массы.

Поэтому при покупке 9660 STS на вторичном рынке полезно определить не только год выпуска, но и фактическую комплектацию молотильно-сепарирующей системы.

Наклонная камера

Жатка соединяется с комбайном через наклонную камеру, которая обеспечивает непрерывную передачу срезанной массы к ротору.

Ориентировочная ширина наклонной камеры John Deere 9660 STS составляет 1397 мм.

В зависимости от комплектации машина могла оснащаться различными вариантами привода и реверса наклонной камеры.

Одной из важных опций являлась система Contour-Master, обеспечивающая поперечное копирование рельефа жаткой. Она особенно полезна при работе с широкозахватными жатками на неровных полях.

Обмолот и сепарация

После прохождения наклонной камеры растительная масса направляется непосредственно в ротор.

В передней части происходит интенсивный обмолот. Далее масса перемещается по спиральной траектории вдоль ротора, а оставшееся зерно выделяется через сепарирующие поверхности.

Приблизительные параметры системы:

• длина ротора — 3,13 м;
• диаметр в рабочей зоне — около 0,75 м;
• диапазон оборотов — 210–1000 об/мин;
• площадь подбарабанья — около 1,1 м²;
• площадь сепарации — около 1,6 м².

Конкретная конфигурация подбарабаний выбирается в соответствии с культурой. Для кукурузы, зерновых и других культур применяются различные варианты рабочих элементов.

Система очистки зерна

После отделения зерна ротором смесь зерна, половы и мелких растительных остатков поступает на систему очистки.

На John Deere 9660 STS используется воздушно-решетная система очистки с регулируемым вентилятором.

Общая рабочая площадь решет составляет приблизительно 4,6 м².

Диапазон частоты вращения вентилятора составляет ориентировочно:

500–1200 об/мин.

Настройки вентилятора, верхнего и нижнего решета подбираются под конкретную культуру и условия уборки.

При слишком высокой скорости воздушного потока часть полноценного зерна может быть выброшена вместе с растительными остатками. При недостаточной скорости увеличивается содержание примесей в бункере. Поэтому правильная регулировка очистки непосредственно влияет на качество получаемого зерна и уровень потерь.

Зерновой бункер John Deere 9660 STS

Стандартная емкость зернового бункера составляет приблизительно:

250 бушелей, или около 8810 литров.

Для John Deere 9660 STS предлагалось расширение бункера на дополнительные 50 бушелей.

В таком исполнении общая вместимость увеличивается примерно до:

300 бушелей, или 10 570–10 600 литров.

Увеличенный бункер уменьшает количество остановок или циклов выгрузки при работе на высокоурожайных полях.

Следует учитывать, что на подержанных комбайнах встречаются как оригинальные заводские расширители, так и системы сторонних производителей.

Система выгрузки зерна

Для выгрузки зерна применяется боковой шнек.

Для различных комплектаций встречаются шнеки длиной приблизительно 6,5–6,8 м.

На ранних спецификациях скорость выгрузки составляет порядка 78 л/с, однако для отдельных поздних комплектаций могла применяться система High Unload Rate с большей производительностью.

Поэтому встречающиеся в каталогах значения скорости выгрузки John Deere 9660 STS могут существенно различаться и должны рассматриваться вместе с годом производства и комплектацией конкретного комбайна.

Трансмиссия и ходовая часть

John Deere 9660 STS оснащен гидростатической системой привода хода.

Гидростатическая трансмиссия позволяет плавно изменять скорость движения без необходимости постоянного переключения механических передач. Это особенно важно во время уборки, когда скорость необходимо точно согласовывать с урожайностью и пропускной способностью молотильно-сепарирующей системы.

На рынке встречаются машины как с приводом 2WD, так и с опциональным приводом задних колес.

Передние колеса могли оснащаться одинарными или сдвоенными шинами.

Типичная для модели размерность ведущих шин — порядка 30.5L-32, однако реальные размеры сильно зависят от комплектации.

Масса John Deere 9660 STS

Масса комбайна без жатки зависит от привода, колес, измельчителя, зернового бункера и другого оборудования.

Для базовой машины 2WD встречается значение около:

13 523 кг.

Для других исполнений масса может приближаться к 13,9 т и более.

Поэтому при перевозке John Deere 9660 STS необходимо использовать данные непосредственно конкретной машины, особенно если комбайн оборудован сдвоенными колесами, увеличенным зерновым бункером или дополнительным оборудованием.

Жатки для John Deere 9660 STS

Комбайн способен работать с различными жатками John Deere.

В зависимости от культуры применяются:

• зерновые платформы;
• гибкие жатки HydraFlex;
• кукурузные жатки;
• платформы для уборки сои;
• подборщики валков.

Для 60-й серии широко использовались жатки семейства John Deere 600 Series.

Ширина зерновых платформ могла составлять примерно от 18 до 35 футов, то есть приблизительно от 5,5 до 10,7 м.

Выбор жатки зависит не только от мощности двигателя. Необходимо учитывать урожайность, влажность культуры, рельеф поля и требуемую рабочую скорость.

Кабина оператора

Рабочее место John Deere 9660 STS было рассчитано на длительную уборочную смену.

В зависимости от комплектации кабина оснащалась:

• кондиционером;
• отопителем;
• регулируемым сиденьем;
• системой контроля параметров комбайна;
• монитором урожайности;
• датчиком влажности зерна;
• автоматическим контролем высоты жатки;
• системой управления жаткой;
• подготовкой под системы точного земледелия GreenStar.

На части машин присутствует заводская подготовка GreenStar Ready, благодаря которой комбайн можно оснащать оборудованием параллельного вождения и картирования урожайности соответствующего поколения.

Измельчение и распределение соломы

После прохождения ротора солома поступает в заднюю часть комбайна.

В зависимости от комплектации John Deere 9660 STS оснащался измельчителем или системой распределения растительных остатков.

Качественное измельчение особенно важно при минимальной и нулевой обработке почвы, поскольку крупные скопления соломы могут мешать последующему посеву.

На комбайнах с широкими жатками также имеет значение равномерность распределения измельченной массы по всей ширине захвата.

Производительность John Deere 9660 STS

Указывать для John Deere 9660 STS единственную производительность в тоннах зерна в час некорректно.

Фактическая производительность зависит от:

• культуры;
• урожайности;
• влажности зерна и соломы;
• ширины жатки;
• рабочей скорости;
• рельефа;
• настройки ротора;
• состояния подбарабаний;
• настройки системы очистки;
• требований к потерям и качеству зерна.

Именно поэтому заводские характеристики прежде всего описывают мощность двигателя, размеры ротора, площадь очистки и другие конструктивные параметры, а не фиксированную производительность в т/ч.

Отличия John Deere 9660 STS разных годов выпуска

При выборе запасных частей для этой модели особенно важно учитывать серийный номер.

Комбайны одного обозначения 9660 STS могут иметь конструктивные отличия.

Основные изменения касаются:

Двигателя. Ранние машины оснащались двигателем объемом 8,1 л, поздние получили 9,0-литровый двигатель.

Ротора. На поздних машинах появился Bullet Rotor.

Выгрузной системы. Встречаются разные варианты производительности выгрузки.

Наклонной камеры. Предлагались различные исполнения приводов и редукторов реверса.

Электроники. Оснащение системами контроля урожайности, GreenStar и автоматикой жатки зависело от года и комплектации.

Зернового бункера. Стандартный вариант на 250 бушелей мог оснащаться расширением до 300 бушелей.

По этой причине при заказе деталей правильнее использовать полный серийный номер машины, а не только обозначение John Deere 9660 STS.

Преимущества John Deere 9660 STS

К сильным сторонам модели можно отнести высокую для своего поколения производительность, сравнительно простую однороторную конструкцию и возможность работы с широким диапазоном культур.

Продольная система STS обеспечивает большую площадь обмолота и сепарации при сравнительно компактной конструкции комбайна.

Среди других преимуществ:

• мощный двигатель;
• большой запас топлива;
• бункер до 10,6 м³;
• гидростатический привод;
• широкий выбор жаток;
• возможность установки Contour-Master;
• система контроля урожайности;
• совместимость с технологиями GreenStar;
• развитая система измельчения и распределения пожнивных остатков.

Еще одно преимущество модели сегодня — достаточно широкое распространение техники 60 Series, благодаря чему для нее доступен большой ассортимент оригинальных и аналоговых запасных частей.

На что обратить внимание при покупке подержанного 9660 STS

Возраст большинства эксплуатируемых сегодня John Deere 9660 STS уже достаточно значительный, поэтому фактическое техническое состояние важнее показаний счетчика моточасов само по себе.

При осмотре рекомендуется проверить состояние:

• ротора и его рабочих элементов;
• подбарабаний;
• приводов ротора;
• наклонной камеры;
• цепей и звездочек элеваторов;
• шнеков зернового бункера;
• выгрузного шнека;
• решет и механизма очистки;
• вентилятора;
• измельчителя;
• редукторов;
• гидростатической трансмиссии;
• бортовых редукторов;
• гидравлической системы;
• двигателя;
• системы охлаждения;
• электрической проводки и датчиков.

Особое внимание следует уделять элементам, постоянно контактирующим с зерном. За тысячи моточасов абразивный износ может существенно уменьшить толщину металла шнеков, элеваторов и корпусов.

Заправочные емкости

Официальная сервисная документация John Deere приводит для 9660 STS следующие ориентировочные объемы:

• топливный бак — 945 л;
• картер двигателя с фильтром — около 29–29,5 л в зависимости от двигателя;
• гидравлический/гидростатический резервуар — примерно 34–35 л;
• трансмиссия — около 9,6 л;
• каждый конечный привод — около 8 л;
• редуктор привода сепаратора — около 4,7 л.

Объем системы охлаждения зависит от серийного номера и двигателя. Поэтому при техническом обслуживании необходимо ориентироваться на серийный номер конкретного комбайна.

John Deere 9660 STS — итог

John Deere 9660 STS — зерноуборочный комбайн шестого класса с продольной однороторной системой обмолота и сепарации. Машина сочетает двигатель мощностью около 305 л.с., ротор длиной примерно 3,13 м, систему очистки площадью около 4,6 м² и зерновой бункер вместимостью от 8,8 до 10,6 м³.

Одной из наиболее важных особенностей модели является существование нескольких технических исполнений. Ранние и поздние John Deere 9660 STS различаются двигателями, элементами роторной системы и некоторыми узлами трансмиссии и выгрузки.

Поэтому точные технические характеристики и каталожные номера деталей для конкретного John Deere 9660 STS рекомендуется определять по году выпуска и серийному номеру комбайна.

Краткие характеристики John Deere 9660 STS

Мощность: около 305 л.с.
Максимальная мощность: до 338 л.с.
Двигатель: John Deere PowerTech, 6 цилиндров
Объем двигателя: 8,1/9,0 л
Система обмолота: STS, один продольный ротор
Длина ротора: около 3130 мм
Обороты ротора: 210–1000 об/мин
Площадь очистки: около 4,6 м²
Бункер: около 8800 л
Бункер с расширением: около 10 600 л
Топливный бак: 945 л
Масса без жатки: от примерно 13,5 т
Трансмиссия: гидростатическая
Привод: 2WD, опционально привод задних колес.
